-适用于移动液压设备的微型磁致伸缩位移传感器
-量程可达 2500 毫米
-CAN信号输出
MS磁致伸缩传感器可无任何限制地应用于各种多功能移动机械中，并可替代基于接触式的线性传感器，如电位器。借助MS传感器能够安全地控制高动态系统，从而提高机器工作过程的生产率、可用性和工作质量。该传感器不受振动、冲击、灰尘、风化影响以及电磁干扰。
MS系列传感器已成功应用于前轴和铰接车架转向油缸、液压千斤顶以及农业和建筑机械上液压装置的转向系统中。

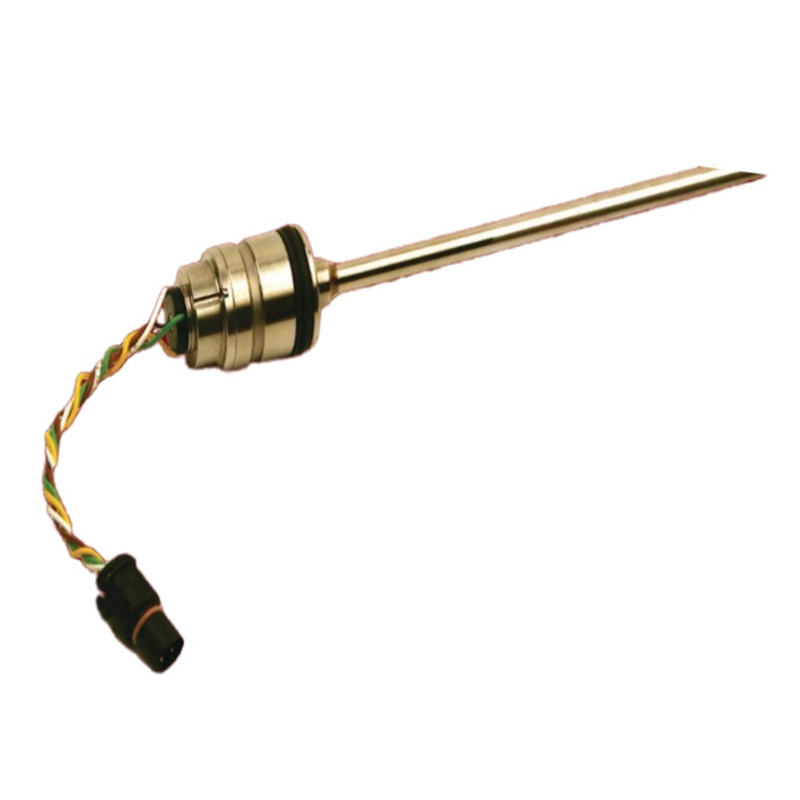

这款极其坚固耐用的传感器主要由以下几部分组成：
1、创新的连接系统，几秒钟内即可轻松安装，无需任何焊接或压接操作，防尘防水等级达 IP69K。
2、带有内置电子元件和信号转换器的法兰外壳。
3、位置磁体是唯一的运动部件，安装在活塞底部。这个永磁体沿着压力管无磨损且无接触地移动，并测量实际位置。
4、放置在钻孔活塞杆内的压力管，里面装有受保护的磁致伸缩传感元件。
- 由于尺寸小巧，MS传感器仅需很少的安装空间。
- 适用于最高达 350 巴的工作压力。
- 不受周围介质的影响，如老化或起泡沫的油。
- 不受冲击和振动的影响。
- 适用于所有当前的供电电压（12/24 伏直流电）。
- BRSEN® 传感器提供所有常用的输出信号：总线协议：CANopen、RS485
博尔森线性传感器基于磁致伸缩技术。通过使用非接触式位置磁体测量实际位置，该传感器可实现 100% 无磨损运行。其绝对测量工作原理使其能够可靠读数，无需任何参考点或重新校准。运动的位置磁体会触发一个机械应变脉冲。该超声波的传播时间会被精确测量，并编译成标准的电子输出信号。
技术参数：
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 直线位移 |
| 测量行程 | 50mm-2500mm，可根据用户需要定制 |
| 测量个数 | 一个 |
| 输出 | |
| 信号特性 | 总线协议: SAE J1939, CANopen协议(符合CiA DS-301 V4.1,设备配置文件DS-406 V3.1) |
| 启动时间 | 典型值400 ms |
| 循环周期: | CANopen:1 ms,SAE J1939:20 ms |
| 速率 | 最高1Mbit/s,用户可利用组态软件自由更改 |
| 精度 | |
| 分辨率 | ±0.1mm,用户可利用组态软件自由更改 |
| 非线性度 | ±0.1mm（50～400mm），0.02%（＞400mm） |
| 重复精度 | ±0.1mm |
| 滞后精度 | ±0.1mm |
| 更新时间 | 2.0ms |
| 工作条件 | |
| 磁环速度 | 任意 |
| 工作温度 | -40～105℃ |
| 湿度/露点 | 湿度90%，无冷凝 |
| 温度系数 | <30ppm/℃ |
| 冲击指标 | IEC 60068-2-27, 100 g(11 ms)单次冲击, 50 g (11 ms)每轴经受1000次冲击 |
| 振动指标 | IEC 60068-2-64, 20 g (均方根值r.m.s,)直径10 mm耐压外管(10… 2000 Hz)一共振频率除外 |
| 电气防护 | IP67 |
| EMC测试 | GB/T17626.2/3/4/6/8，等级4/3/4/3/3，A类，CE认证，ISO13766，ISO11452-2/4 |
| 结构与材料 | |
| 电子仓 | 不锈钢304 |
| 测杆 | 不锈钢304，8/10mm |
| 磁环 | 各种磁环 |
| 密封 | 0型圈40.87*3.53 mm NBR 80,辅助垫圈42.6*48*1.4 PTFE |
| 外管压力 | 安装在液气缸内时为350bar/700bar（峰值） |
| 安装 | |
| 安装方向 | 任意方向 |
| 安装形式 | 电子仓外圆 |
| 电气连接 | |
| 出线方式 | 直出线缆或航空插头 |
| 输入电压 | 9-32Vdc,一般12/24Vdc |
| 功耗 | ＜1.5W, 12VDC典型值≤100mA;24VDC典型值≤50mA |
| 极性保护 | 最大-30Vdc |
| 超压保护 | 最大36Vdc |
| 绝缘电阻 | ＞10MΩ |
| 绝缘强度 | 500V |
MH CAN总线型线性位置传感器作为一个从站，符合Canbus(ISO11898)协议标准。传感器直接把位置数据转换为面向总线的数据并发送给控制器。总线的接口适合于小于1 Mbps的速率传输。集成在传感器的软件支持高度自定义的CANopen传感器总线系统。

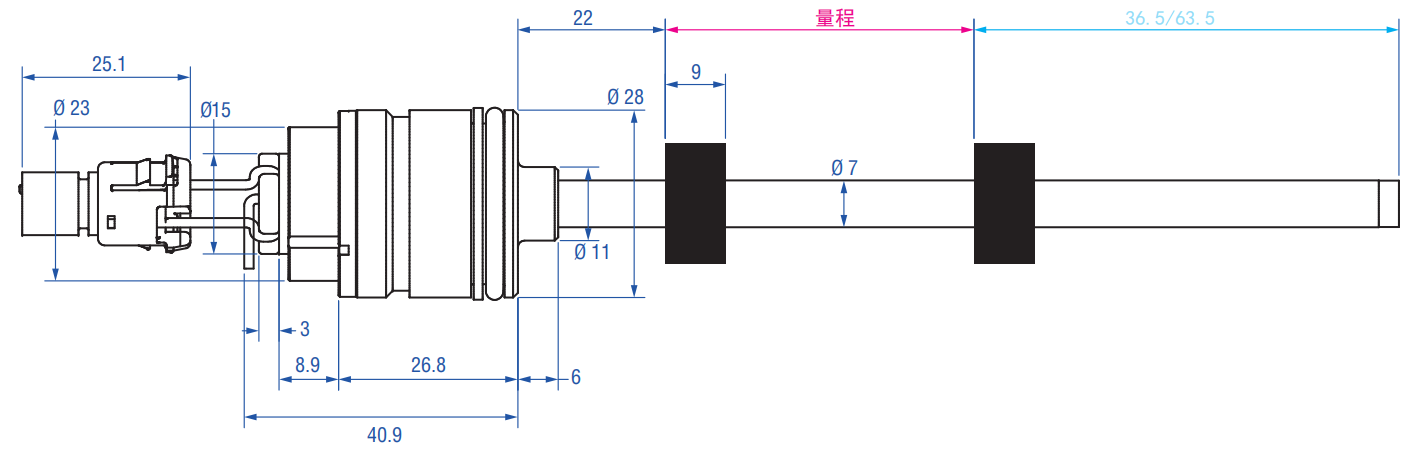

尺寸图
