-适用于移动液压设备的微型磁致伸缩位移传感器
-量程可达 2500 毫米
-输出信号有各种模拟信号
MS磁致伸缩传感器可无任何限制地应用于各种多功能移动机械中，并可替代基于接触式的线性传感器，如电位器。借助MS传感器能够安全地控制高动态系统，从而提高机器工作过程的生产率、可用性和工作质量。该传感器不受振动、冲击、灰尘、风化影响以及电磁干扰。
MS系列传感器已成功应用于前轴和铰接车架转向油缸、液压千斤顶以及农业和建筑机械上液压装置的转向系统中。

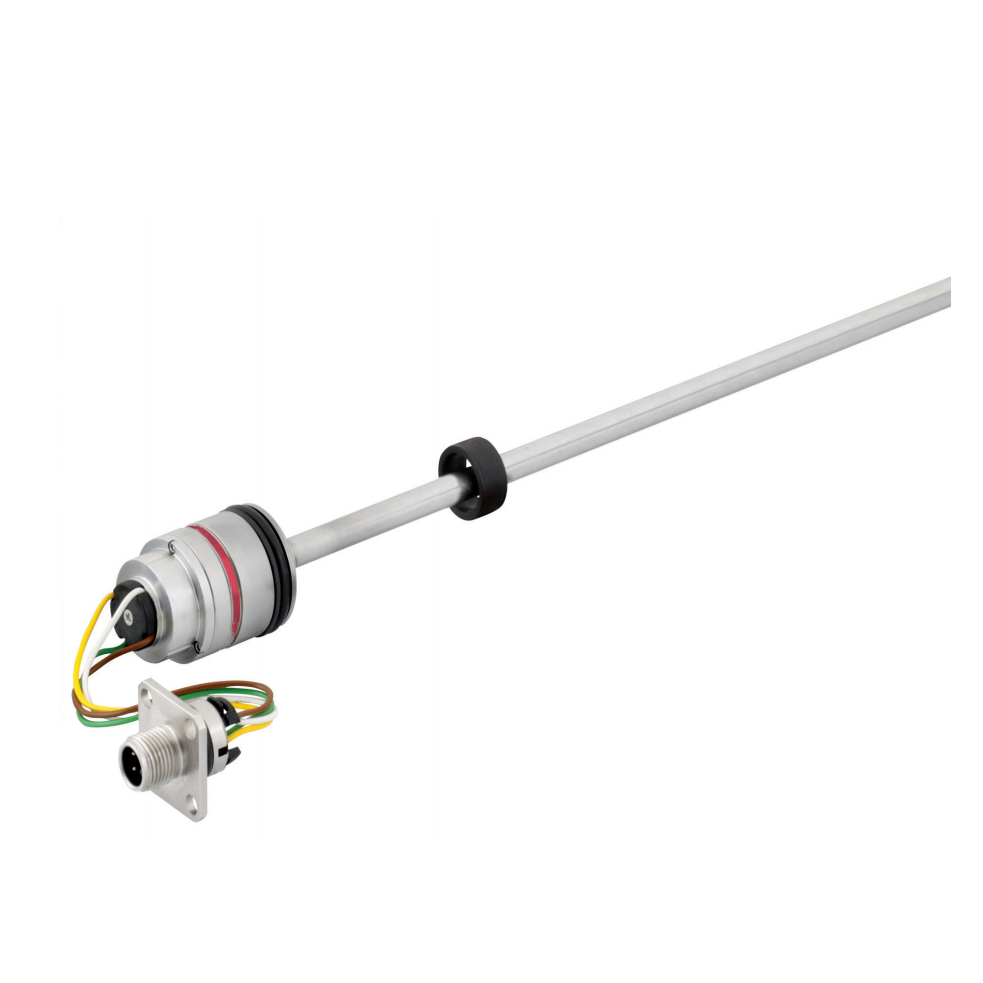

这款极其坚固耐用的传感器主要由以下几部分组成：
1、创新的连接系统，几秒钟内即可轻松安装，无需任何焊接或压接操作，防尘防水等级达 IP69K。
2、带有内置电子元件和信号转换器的法兰外壳。
3、位置磁体是唯一的运动部件，安装在活塞底部。这个永磁体沿着压力管无磨损且无接触地移动，并测量实际位置。
4、放置在钻孔活塞杆内的压力管，里面装有受保护的磁致伸缩传感元件。
- 由于尺寸小巧，MS传感器仅需很少的安装空间。
- 适用于最高达 350 巴的工作压力。
- 不受周围介质的影响，如老化或起泡沫的油。
- 不受冲击和振动的影响。
- 适用于所有当前的供电电压（12/24 伏直流电）。
- BRSEN® 传感器提供所有常用的输出信号：
- 模拟信号：直流电压 / 毫安。
- 总线协议：CANopen、SAE J1939 。
博尔森线性传感器基于磁致伸缩技术。通过使用非接触式位置磁体测量实际位置，该传感器可实现 100% 无磨损运行。其绝对测量工作原理使其能够可靠读数，无需任何参考点或重新校准。运动的位置磁体会触发一个机械应变脉冲。该超声波的传播时间会被精确测量，并编译成标准的电子输出信号。
技术参数：
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 直线位移 |
| 测量行程 | 50mm-2500mm，可根据用户需要定制 |
| 测量个数 | 一个 |
| 输出 | |
| 电压 | 0.5～4.5Vdc,0.25～4.75Vdc,0-5/10Vdc控制器最大负载电阻：≥10kΩ） |
| 电流 | 4～20mA，20～4mA, 0～20mA，20～0mA（最小/大负载 0/250 Ω ） |
| 精度 | |
| 分辨率 | ±0.1mm（50～400mm）,量程÷4096（＞400mm） |
| 非线性度 | ±0.1mm（50～400mm），0.02%（＞400mm） |
| 重复精度 | ±0.1mm |
| 更新时间 | 2.0ms |
| 工作条件 | |
| 磁环速度 | 任意 |
| 工作温度 | -40～105℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 温度系数 | <30ppm/℃ |
| 冲击指标 | GB/T2423.5 100g（11ms） |
| 振动指标 | GB/T2423.10 25g/10-2000HZ |
| 电气防护 | IP67 |
| EMC测试 | GB/T17626.2/3/4/6/8，等级4/3/4/3/3，A类，CE认证，ISO13766，ISO11452-2/4 |
| 结构与材料 | |
| 电子仓 | 不锈钢304 |
| 测杆 | 不锈钢304 |
| 磁环 | 各种磁环 |
| 外管压力 | 安装在液气缸内时为350bar/700bar（峰值） |
| 安装 | |
| 安装方向 | 任意方向 |
| 安装形式 | 电子仓外圆 |
| 电气连接 | |
| 出线方式 | 直出线缆或航空插头 |
| 输入电压 | 9-32Vdc |
| 功耗 | 1W |
| 极性保护 | 最大-30Vdc |
| 超压保护 | 最大36Vdc |
| 绝缘电阻 | ＞10MΩ |
| 绝缘强度 | 500V |
尺寸图
