规格
| 型号名称 | 额定容量 | 重量(約kg) |
| GD-500KP | 500kPa | 6.5 |
| GD-1MP | 1MPa | 6.5 |
| GD-2MP | 2MPa | 6.5 |
以上列出的规格，外观等如有更改，恕不另行通知
负载特性
| 额定容量 | 500 kPa, 1 MPa , 2 MPa |
| 允许过载 | 120 %R.C. |
| 极限过载 | 150％R.C. |
| 额定输出 | 1.02 mV/V±0.204 mV/V |
| 非线性 | 1 %R.O. |
| 滞后 | 1 %R.O. |
| 重复性 | 1 %R.O. |
电气特性
| 推荐激励电压 | 10V以下 |
| 最大激励电压 | 15 V |
| 零点平衡 | ±0.05 mV/V |
| 输入电阻 | 350 Ω±5 Ω |
| 输出电阻 | 350 Ω±5 Ω |
| 绝缘电阻 | 1 000 MΩ以上(DC 50 V)（之间的桥梁体） |
温度特性
| 温度补偿范围 | －15 ℃ to 55 ℃ |
| 允许温度范围 | －20 ℃ to 60 ℃ |
| 零点温度影响 | 0.5 %R.O./10 ℃ |
| 输出温度影响 | 0.5 %LOAD/10 ℃ |
机械特性
| 疲劳寿命 | 额定容量10^6倍 |
| 电缆 | 4芯屏蔽氯丁橡胶铠装线30m，外径10mm，前端裸线 |
| 防护等级 | IP64（本体部分） |
| 受压面直径 | 约φ73 |
| 外装 | 受压面 不锈钢材质 |
| 轮缘，电缆引出部 MF Zn-C电镀 |
※可选配抗生物附着涂料。

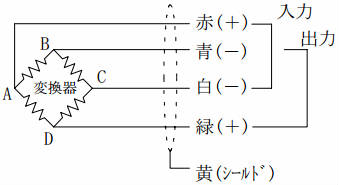

接线图

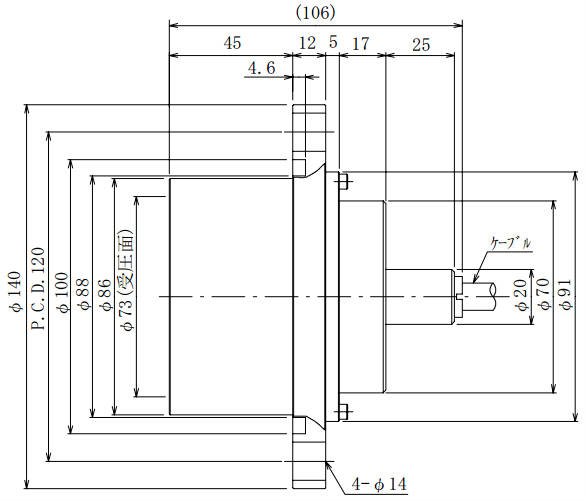

尺寸图
