磁致伸缩位移传感器误差分析

磁致伸缩位移传感器（又称磁致伸缩位移传感器或磁致伸缩传感器）由于其高精度、非接触式的工作原理，广泛应用于工业自动化、机器人、液位测量、运动控制等领域。然而，像所有传感器一样，磁致伸缩位移传感器也会受到各种因素的影响，导致测量误差。准确分析和理解这些误差源，有助于优化传感器设计和提高测量精度。

1. 磁致伸缩效应误差

磁致伸缩位移传感器的工作原理是基于材料在外部磁场作用下发生的磁致伸缩效应。由于材料本身的特性、外部环境的变化，磁致伸缩效应可能出现以下误差：

• 温度对磁致伸缩材料的影响：磁致伸缩材料（如Terfenol-D）对温度非常敏感，温度升高会影响材料的磁化强度和磁致伸缩效应的大小，导致传感器输出的信号变化，从而产生误差。
• 材料的不均匀性：磁致伸缩材料的性能（如磁致伸缩常数）可能存在不均匀性，导致不同区域的伸缩效应不同，造成信号的非均匀性。
• 磁场强度变化：磁致伸缩效应与外加磁场的强度密切相关。磁场强度的变化（例如由于环境电磁干扰或其他设备的影响）可能导致测量误差。

2. 信号处理与电子电路误差

传感器的电子电路将来自磁致伸缩材料的微小位移信号进行放大和处理，最终生成可读的输出信号。这个过程中可能会引入以下误差：

• 放大器线性度误差：放大器和信号处理电路的非线性特性可能会引起输出信号的失真，导致传感器的非线性误差。尤其在测量大范围位移时，放大器的非线性误差尤为明显。
• 噪声干扰：外部电磁干扰（EMI）、温度波动、电源噪声等可能会影响传感器的信号处理系统，导致信号的不稳定或误差。
• 量化误差：在数字化信号输出的情况下，模数转换器（ADC）的量化误差可能引入不精确的测量结果。特别是在低精度的ADC中，量化误差可能对传感器的精度产生较大影响。

3. 温度误差

温度对磁致伸缩位移传感器的影响是不可忽视的，温度变化不仅会影响磁致伸缩材料的性能，还会影响传感器的电路、传感器的结构和机械部件。温度误差主要表现在以下几个方面：

• 磁致伸缩材料的温度依赖性：如前所述，温度会影响磁致伸缩材料的磁致伸缩效应，导致材料的伸缩常数发生变化，从而影响传感器输出的位移信号。
• 电路元件的温度漂移：运算放大器、ADC、稳压器等电子元件在不同温度下的工作特性会有所不同，可能导致信号处理过程中产生误差。常见的温度漂移误差包括增益漂移、偏置漂移和噪声变化等。
• 热膨胀效应：温度变化也会导致传感器材料和结构的热膨胀，尤其是磁致伸缩杆或传感器外壳的热膨胀，可能导致测量误差。不同材料的热膨胀系数不同，如果设计中未考虑这一点，可能导致位移测量的误差。

4. 机械安装误差

磁致伸缩传感器的安装和机械结构对测量精度有重要影响。如果安装不当或传感器与被测物体的相对位置发生变化，可能导致以下误差：

• 传感器偏离预定位置：如果传感器与被测物体的位置不对齐，尤其是测量杆与被测对象之间的角度和位置发生变化，可能会引起传感器输出信号的误差。
• 机械变形或应力影响：安装过程中，传感器可能会受到外界力或温度梯度的影响，造成结构变形，从而影响传感器的输出信号。

5. 电磁干扰（EMI）误差

磁致伸缩位移传感器对电磁干扰（EMI）特别敏感，尤其是在工业环境中存在强电磁场的情况下。电磁干扰可能会影响传感器的输出信号，产生以下误差：

• 信号失真：外部电磁场可能对传感器的电子电路和信号传输线产生影响，导致输出信号失真。
• 误差增加：电磁干扰还可能引入噪声，增加系统的误差，尤其在低信噪比环境下，误差可能更加明显。

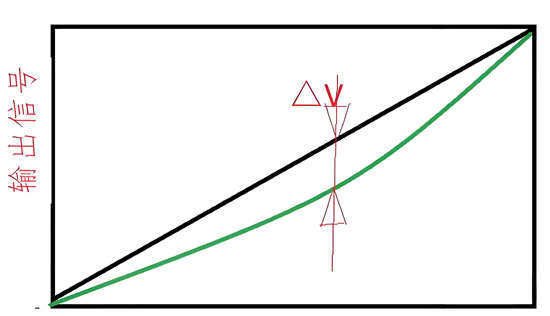

6. 非线性误差

磁致伸缩位移传感器的输出信号通常不是完全线性的，尤其是在较长的位移量程中。非线性误差可能由以下因素引起：

• 材料特性的非线性：磁致伸缩材料的响应可能在不同位移范围内表现出非线性特征，这会导致位移与输出信号之间的关系不是简单的线性关系。
• 电路设计的非线性：传感器的电子电路，特别是放大器和模拟-数字转换器（ADC）的特性可能使输出信号与实际位移之间出现非线性误差。

7. 电源电压波动引起的误差

磁致伸缩位移传感器的工作电源通常由外部电源提供，如果电源电压不稳定或存在波动，可能会导致以下问题：

• 信号幅度变化：电源电压波动可能会影响传感器内部放大电路的增益，导致输出信号的幅度变化，从而引起误差。
• 电路稳定性问题：电源电压波动可能影响传感器的电子元件，导致不稳定工作或误差。

8. 信号带宽与分辨率误差

磁致伸缩位移传感器的信号带宽和分辨率对于测量精度至关重要。在高分辨率应用中，任何信号带宽限制或分辨率不足都会导致测量精度下降。

• 带宽限制：如果传感器的信号处理电路带宽不足，可能无法准确跟踪高频位移变化，导致动态测量误差。
• 分辨率限制：传感器的分辨率决定了它能够区分的最小位移。如果传感器的分辨率不足，可能无法捕捉到小范围内的位移变化，导致测量误差。

总结

磁致伸缩位移传感器的误差来源较为多样，涵盖了材料、电子电路、温度、机械安装、电磁干扰等多个方面。主要的误差包括：

• 磁致伸缩效应的温度依赖性；
• 电子电路的非线性和噪声；
• 温度、机械安装、电磁干扰等外部因素；
• 非线性误差和分辨率限制。

为了减少这些误差，常用的措施包括：优化传感器设计（例如使用温度补偿、非线性校正技术）、采取抗干扰措施、精确安装传感器并做好温控和电源管理等。通过这些措施，可以有效提高磁致伸缩位移传感器的测量精度和稳定性。
