磁致伸缩位移传感器的标定方法

磁致伸缩位移传感器的标定（校准）是确保其精确、稳定测量位移的关键过程。标定的目的是将传感器的输出信号与实际物理位移之间建立精确的关系，以消除可能存在的误差和不一致性。由于磁致伸缩位移传感器的工作原理基于磁致伸缩效应，因此标定过程需要考虑到温度、信号噪声、非线性等多种因素。以下是常见的磁致伸缩位移传感器的标定方法：

1. 静态标定法

静态标定是通过将传感器置于已知位置（位移）下，测量其输出信号，并将其与实际位移值进行比较，从而建立位移与输出信号的关系。常见的静态标定方法如下：

• 建立标定曲线：将已知的标准位移（通常通过高精度的位移标准器或光学测量仪器来提供）与传感器的输出信号进行比较。通过多点标定，可以得到位移与输出信号之间的关系曲线或函数。这通常是一个线性或非线性的关系，具体形式取决于传感器的工作特性。
• 点对点校准：选择不同的已知位移点，通过调整传感器的输出信号，确保每个点的输出精确匹配实际位移。标定过程中，可能会进行多次测试，确保每个位置的精度。

应用： 静态标定主要用于普通环境下的应用，不涉及动态响应或温度变化。

2. 动态标定法

动态标定主要用于评估传感器在动态、快速变化的环境下的性能，确保其在实际应用中能够准确反映位移变化。动态标定方法一般需要使用高精度的动态测试设备，测量传感器在高速位移下的响应。

• 频率响应测试：在已知的振动或动态位移模式下（例如振动台或动态加载设备上），对传感器进行标定。通过检测传感器的响应时间、幅度和频率特性，确保其在动态环境下的准确性。
• 快速位移标准器：使用高精度的动态位移标准器，通过高速变换的位移值与传感器输出对比，完成动态标定。这有助于评估传感器在高频率、动态工作条件下的稳定性和响应精度。

应用： 动态标定适用于高速位移测量、机械振动和其他动态条件下的应用，如机器人、自动化生产线等。

3. 温度补偿标定

由于磁致伸缩材料对温度变化敏感，温度变化可能影响传感器的磁致伸缩效应，从而导致位移测量误差。因此，在进行传感器标定时，通常需要进行温度补偿。

• 温度变化测试：在不同温度条件下（如低温和高温环境），测量传感器的输出信号，并与实际位移值进行对比。通过这种方式，建立温度与输出信号的关系模型。
• 温度补偿算法：基于温度变化和测量误差，设计适当的补偿算法，调整传感器输出，使其在不同温度下保持一致性。温度补偿可以在硬件层面通过温度传感器进行监测，也可以在软件层面通过算法自动校正。

应用： 温度补偿标定对于那些在极端温度环境下工作的传感器（如高温工业应用或低温科研实验）尤为重要。

4. 非线性校正

磁致伸缩位移传感器可能在其量程的不同部分表现出非线性行为，即传感器的输出信号与实际位移之间的关系不是完全线性的。在这种情况下，标定过程中需要考虑到非线性误差，并进行适当的校正。

• 多点标定法：通过在传感器的量程内选择多个标定点（通常分布在整个量程范围内），测量每个点的输出信号并记录。这些点可以用于生成校正曲线或通过拟合模型来修正非线性误差。
• 回归分析：利用已知的位移点与对应的输出信号，使用回归分析（如多项式拟合或最小二乘法）生成一个校正公式。通过该公式可以将传感器的非线性输出信号映射到实际的位移值。

应用： 非线性校正广泛应用于需要高精度的场合，尤其是在长距离测量或非线性误差较为明显的情况下。

5. 数字信号校正

对于带有数字输出的磁致伸缩传感器，标定过程中可能需要对数字信号进行校正。这通常涉及将数字信号转换为与实际位移相对应的物理量。

• 软件校正：使用外部计算机或控制器来调整传感器输出的数字信号，确保其与实际位移保持一致。通过编写算法，利用已知的标定点进行校准。
• 硬件校正：对于一些高精度应用，可能需要使用数字信号处理单元（DSP）或专用硬件来校正数字输出，进行实时的信号修正。

应用： 数字信号校正适用于那些输出为数字信号的传感器，尤其是在工业自动化、机器人控制系统等高精度领域。

6. 外部干扰校正

磁致伸缩位移传感器可能会受到外部电磁干扰（EMI）或其他环境因素（如振动、湿度等）的影响。因此，在标定过程中，通常需要考虑并校正这些干扰对传感器输出的影响。

• 屏蔽与滤波：在标定时，通过加装屏蔽和滤波装置，消除电磁干扰，确保标定过程不受外部噪声的影响。
• 动态测试：在受控环境下进行动态测试，以模拟实际工作条件，测试传感器在不同干扰环境中的稳定性和准确性。

应用： 外部干扰校正通常用于复杂的工业环境或高精度测量场合，尤其是对信号稳定性要求较高的应用。

7. 标定设备与工具

• 标准位移平台：通常使用高精度位移平台（如电动位移平台、激光测量仪器等）作为标定设备，确保测量精度。

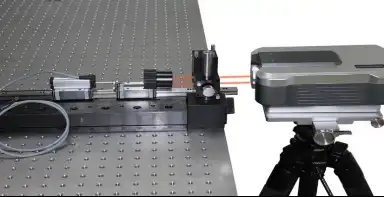

• 光学测量设备：通过激光干涉仪、位移传感器等光学测量设备来提供参考位移标准，以进行高精度对比。
• 多通道数据采集系统：用于记录传感器输出与实际位移之间的关系，确保标定数据的可靠性和准确性。

总结

磁致伸缩位移传感器的标定方法主要包括静态标定、动态标定、温度补偿标定、非线性校正、数字信号校正以及外部干扰校正等。标定的关键在于通过已知位移和输出信号之间的对比，建立精确的数学模型或曲线，从而确保传感器的测量准确性和稳定性。标定过程需要综合考虑环境因素、温度变化、非线性误差和电磁干扰等因素，以保证传感器能够在不同工作条件下提供可靠的位移测量结果。
